Wij zijn Bram Installaties, elektriciens in Nederland. We ontwerpen en bouwen jouw kabeltraject laadpalen terrein van meterkast of traforuimte naar AC en DC laders, veilig en snel.
Je krijgt KLIC melding, kabelberekening, grondkabel in mantelbuis, verdeler en aarding. We borgen NEN 1010 en NEN 3140, selectiviteit en slim load balancing met netbeheerder.
We regelen netverzwaring en capaciteit van 3x80A tot 3x250A op bedrijventerrein en VvE terrein zodat jouw kabeltraject laadpalen terrein futureproof draait. Lees onze kabeltraject laadpalen terrein reviews, Google reviews 5/5.

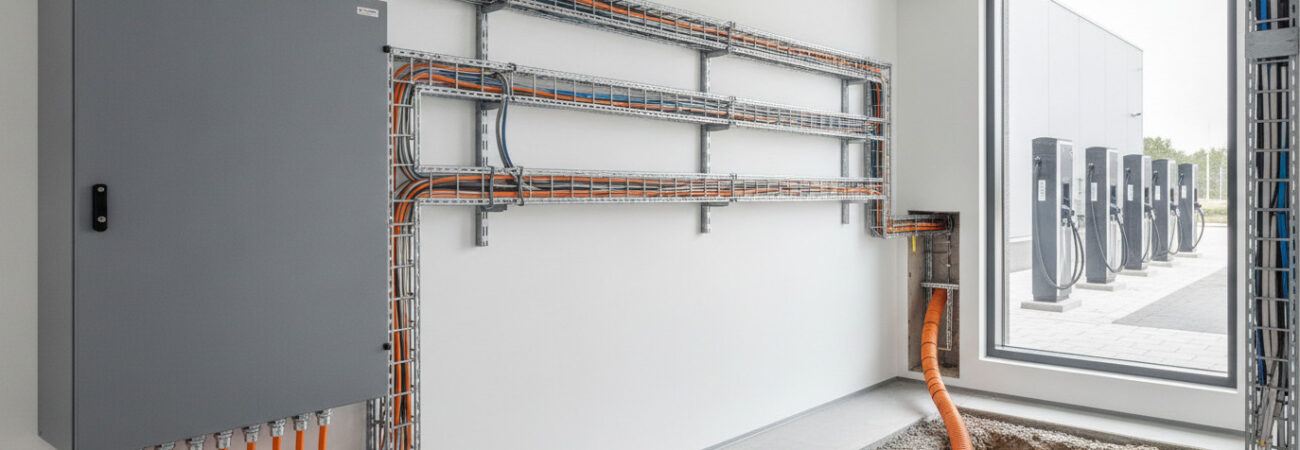

Wat is een kabeltraject laadpalen terrein
Een kabeltraject laadpalen terrein is het complete pad dat voedingskabels en datalijnen afleggen vanaf je meterkast of transformator tot de laadpalen op je terrein. Het omvat sleuven, mantelbuis, trekkabels, verdeelkasten, beveiligingen, aardingsnet en het beheer van vermogen en data. Bij Bram Installaties ontwerpen en realiseren we dit kabeltraject volgens NEN 1010 en NEN 3140, met oog voor selectiviteit, spanningsval, uitbreidbaarheid en veiligheid. Of je nu een VvE parkeergarage, een bedrijfsterrein of een logistieke hub inricht, het kabeltraject bepaalt de betrouwbaarheid, laadsnelheid en toekomstbestendigheid van je laadinfra.
Ontwerp en normering van het kabeltraject op terrein
We combineren praktijk en normen met technieken uit IEC 61851 en IEC 60364 7 722, en stemmen af met netbeheerders zoals Liander, Enexis en Stedin. Vooraf borgen we een KLIC melding via het Kadaster en werken we volgens CROW richtlijnen voor graven nabij bestaande kabels en leidingen.
- Spanningsval: we dimensioneren kabelsecties zodat de spanningsval laag blijft, waardoor AC laden op 11 of 22 kilowatt en DC snelladen stabiel presteren.
- Selectiviteit: we kiezen zekeringen en aardlekbeveiliging type A EV of type B zodat afschakeling selectief en veilig verloopt per laadpunt.
- Grondwerk: we ontwerpen sleufdieptes tot gangbaar 60 centimeter in groen en dieper onder verharding, met detecteerbaar markeringslint en HDPE mantelbuis.
- Bescherming en materiaal: we gebruiken YMvKca grondkabel, IP en IK robuuste kasten en corrosiebestendige bevestiging in buitenopstelling.
- Meten en verrekenen: we integreren MID energiemeters en OCPP communicatie voor verrekening, rapportage en slim beheer.
Types en opbouw van kabeltrajecten voor laadpalen
Het juiste type kabeltraject laadpalen terrein kies je op basis van terrein, vermogen en groeiambitie. We denken mee in varianten en combineren waar nodig.
- Ondergronds sleuftracé: duurzame oplossing met mantelbuis, trekdraad en tussenliggende trekputten voor onderhoud en uitbreiding.
- Gestuurde boring: kruist je route wegen of water, dan passen we HDD toe voor minimale overlast en strakke aanleg.
- Parkeergarage infrastructuur: kabelladders en railkoker binnen, netjes langs brandscheidingen met kabelscheiding voor vermogen en data.
- Verdeling op terrein: verdeelkasten met hoofdschakelaar, overspanningsbeveiliging, lastscheiders en aftakkingen per rij parkeerplaatsen.
- Laadtechniek: AC Mode 3 met Type 2 connector voor wagenpark en DC CCS voor snellaadplekken met ABB, Alfen, EVBox, Schneider Electric of Hager componenten.
Proces van intake tot oplevering
Zo pakken we jouw kabeltraject laadpalen terrein aan, transparant en volgens plan:
- Inventarisatie: we analyseren je huidige aansluiting, gewenste laadcapaciteit en groei, inclusief profielen van piekbelasting en simultane factor.
- KLIC en site survey: we lokaliseren ondergrondse infrastructuur, meten routes in en bepalen sleuf, boring of interne tracés.
- Ontwerp en berekening: we rekenen spanningsval, kortsluitstromen, selectiviteit en kabelsecties door en maken een faseringsplan.
- Afstemming netbeheerder: we regelen verzwaring van 3 fase aansluiting of eigen transformator waar nodig en plannen de werkvolgorde.
- Realisatie: we graven, leggen mantelbuis, trekken kabels, plaatsen verdeelkasten en sluiten laadpalen aan met juiste beveiliging en aarding.
- Configuratie en test: we testen load balancing, communicatie en billing, en voeren metingen uit volgens NEN 1010 en NEN 3140.
- Oplevering en dossier: je ontvangt testrapporten, schema’s en as built documentatie voor beheer en keuring.
Werkwijze
In 3 stappen jouw gratis offerte
Vrijblijvende intake
We bespreken jouw situatie, wensen en eisen telefonisch of via e-mail/Whatsapp.
Offerte op maat
Binnen één werkdag ontvang je een heldere offerte, volledig afgestemd op jouw locatie en behoeften.
Start dienstverlening
Na akkoord plannen we direct een afspraak in, altijd flexibel en klantgericht.
![Wij zijn Bram Installaties, elektriciens in Nederland. We ontwerpen en bouwen jouw kabeltraject laadpalen terrein van meterkast of traforuimte naar AC en DC laders, veilig en snel. Je krijgt KLIC melding, kabelberekening, grondkabel in mantelbuis, verdeler en aarding. We borgen NEN 1010 en NEN 3140, selectiviteit en slim load balancing met netbeheerder. We regelen netverzwaring […]](https://bramsinstallaties.nl/wp-content/uploads/2026/06/brams-installaties-teamfoto-medewerkers-elektriciens-een-groep-medewerkers-in-blauwe-b.webp "Kabeltraject laadpalen terrein")
Voorbeeldscenario’s en praktijkkeuzes
Op een MKB terrein met twintig parkeerplaatsen verdelen we vermogen met load balancing, leggen we een ruggengraatkabel in mantelbuis langs de erfgrens en lussen we per vak aftakkingen. In een VvE parkeergarage combineren we kabelladder met verdeelrail, koppelen we laadpunten aan OCPP backend en zorgen we voor individuele verrekening. Voor een DC snellaadplek ontwerpen we een korte lage impedantie verbinding naar een transformator, plaatsen we aardlekbeveiliging passend bij de techniek en borgen we selectiviteit tot in de hoofdverdeler. Wil je meteen doorpakken, bekijk hoe we een laadplein op je bedrijfsterrein aanleggen of hoe we laadpalen correct op de groepenkast aansluiten.
Slim energiebeheer en toekomstbestendige laadinfra
Met dynamisch energiemanagement benut je je bestaande aansluiting maximaal. We sturen vermogen per laadpunt op basis van realtime gebouwbelasting, zonopbrengst en tarieven. Zo laad je sneller bij ruimte en knijp je af bij piek. Denk aan OCPP aansturing, dynamische profielen, prioriteit per gebruiker en integratie met zonnepanelen en batterijopslag. Lees meer over dynamisch load balancen van laadpalen of laat ons je meterkast geschikt maken voor laadpalen zodat je kabeltraject laadpalen terrein direct klaar is voor groei.
Veiligheid, keuring en onderhoud
Veiligheid stopt niet na oplevering. We adviseren periodieke inspecties volgens NEN 3140, thermografie op verdeelkasten, test van aardlekfuncties en controle van aanhaalmomenten. Buitenopstellingen krijgen aandacht voor IP en IK bescherming, waterafvoer en mechanische borging. Wil je zekerheid richting verzekering en ARBO, laat je laadpalen laten keuren volgens NEN en plan preventief onderhoud in zodat je kabeltraject laadpalen terrein storingsvrij blijft.
Waarom Bram Installaties voor jouw kabeltraject laadpalen terrein
Je kiest voor Bram Installaties omdat je een partner wilt die meedenkt van netbeheer tot laadpaal, en die levert wat is doorgerekend. We zijn NEN en VCA gecertificeerd, hebben meer dan tien jaar ervaring in laadinfrastructuur en bieden landelijke dekking. Met 24 7 storingsdienst, vaste prijzen en vijf uit vijf sterren op reviews ben je zeker van betrouwbare service en snelle oplossingen. Bel of WhatsApp 085 212 1712 of mail info@bramsinstallaties.nl voor directe hulp, of vraag een offerte laadinfra terrein binnen 24 uur aan. Wil je ook privé of zakelijk laten installeren, bekijk dan onze service voor zakelijke laadpalen met volledig kabeltraject.
Meest gestelde vragen
Hoe bepaal je het ideale kabeltraject voor laadpalen op je terrein?
We starten met een schouw en Klic melding zodat we exact weten waar bestaande kabels en leidingen liggen. Daarna tekenen we de kortste veilige route van meterkast of verdeler naar elke laadpaal, rekening houdend met verkeersbelasting, bomen, watergangen en uitbreidingsplannen voor je laadhub. Zo voorkomen we onnodige kruisingen en waarborgen we bereikbaarheid voor service.
Technisch kiezen we per deeltracé voor sleufwerk, een gestuurde boring of kabelgoot. We passen mantelbuis van HDPE met trekdraad toe op kruisingen en in druk bereden zones, letten op boogstralen en trekkracht van YmvK as grondkabels en houden CROW 500 afstanden aan. Alles gebeurt conform NEN1010 en NEN3140 door NEN en VCA gecertificeerde teams van Bram Installaties.
Hoe diep moet een grondkabel voor laadpalen liggen en welke bescherming is verplicht in Nederland?
Op eigen terrein leggen we laagspanningskabels doorgaans op circa 60 centimeter diepte. Onder rijbanen en zware verhardingen hanteren we bij voorkeur 80 centimeter. We werken met een zandbed onder en boven de kabel, leggen rood waarschuwingslint ongeveer 30 centimeter onder maaiveld en gebruiken mantelbuis bij kruisingen of op plekken met hoge puntlasten.
We borgen correcte aardingsverbindingen, meten isolatieweerstand en voeren beproeving uit volgens NEN1010 en NEN3140. Voor toekomstvastheid plaatsen we lege buizen mee voor data en uitbreiding, markeren we tracés en leveren we revisietekeningen. Denk aan UTP voor OCPP communicatie of voorbereiding op ISO 15118 functies zodat je laadinfra later zonder graafwerk kan opschalen.
Welke kabeldikte kies je voor 7.4 kW, 11 kW of 22 kW laadpalen en hoe houden we spanningsval laag?
Indicatief geldt bij korte lengtes tot ongeveer 25 meter voor 7.4 kW een 3 maal 6 mm2 koper, voor 11 kW vaak 5G6 mm2 en voor 22 kW meestal 5G10 mm2. Bij langere trajecten, bundeling of hogere omgevingstemperatuur schakelen we op naar 5G16 mm2 of zwaarder. We selecteren selectieve beveiligingen en letten op aanzetstromen van de laders.
We berekenen spanningsval en thermische belasting per traject met bodemdata en correctiefactoren. Waar nodig voorzien we een onderverdeler dicht bij het laadplein en realiseren we dynamic load management zodat hoofdzekeringen niet onnodig verzwaard hoeven. We leggen datakabels mee voor monitoring en slim laden en stemmen waar nodig je netaansluiting af met Liander, Stedin of Enexis.
Heb je een Klic melding of vergunning nodig voor het graven van een kabelroute voor laadpalen?
Ja, een Klic melding via het Kadaster is verplicht voordat we beginnen met grondwerk. Wij regelen deze melding, voeren proefsleuven uit waar nodig en werken volgens CROW 500 zodat we veilig graven in de nabijheid van bestaande infrastructuur. Bij kruisingen met water, provinciale weg of objecten van Rijkswaterstaat kunnen aanvullende eisen gelden.
Moet de stoep of openbare weg open, dan vragen we een instemming of vergunning aan bij de gemeente en maken we een verkeersplan. We stemmen planning en eventuele afsluitingen af met de netbeheerder en beperken overlast tot het minimum. Wil je tempo maken in de regio, plan dan direct een terreininspectie met onze specialisten via onze pagina over snel hulp in Rotterdam lokale elektricien in Rotterdam.
Wat kost een kabeltracé voor laadpalen op je terrein en wat bepaalt de prijs?
Richtprijzen lopen uiteen door lengte, kabeldoorsnede, aantal kruisingen, verharding, boorwerk en verkeersmaatregelen. Reken indicatief op 45 tot 120 euro per meter voor sleufwerk met YmvK as inclusief zandbed, lint en dichtstraten, exclusief laadpalen en verdeler. Een laadhub met onderverdeler, load balancing en meerdere mantelbuisstrengen vraagt een projectprijs op maat.
We leveren een gratis offerte binnen 24 uur met vaste prijs en transparante posten. Dankzij meer dan 20 jaar ervaring, landelijke dekking, dezelfde dag geholpen en 24 op 7 storingsdienst bieden we een 100 procent tevredenheidsgarantie. Onze gecertificeerde elektriciens scoren 5 op 5 op Google review. Wil je direct schakelen in de Randstad, bekijk onze beschikbaarheid via ervaren elektricien in Amsterdam.
